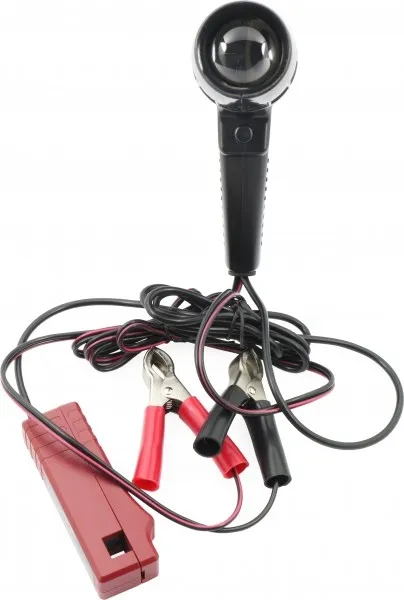

Автомобильный стробоскоп Jonnesway AR020022 (46253) предназначен для измерения и правильной установки угла опережения зажигания на карбюраторных и инжекторных двигателях внутреннего сгорания.

Специальная ксеноновая лампа, используемая в этом приборе, обеспечивает сверхъяркую вспышку, которая позволяет увидеть метки даже при самом ярком освещении или дневном свете.

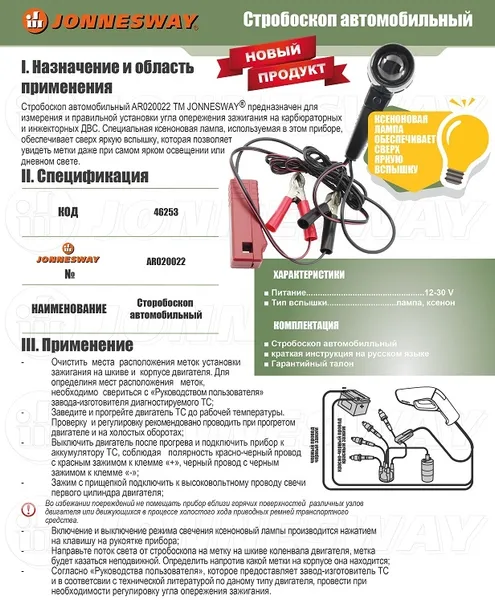

Инструкция по эксплуатации:

- Очистить места расположения меток установки зажигания на шкиве и корпусе двигателя. Для определения мест расположения меток, необходимо свериться с «Руководством пользователя» завода изготовителя диагностируемого ТС.

- Заведите и прогрейте двигатель ТС до рабочей температуры. Проверку и регулировку рекомендовано проводить при прогретом двигателе и на холостых оборотах.

- Выключить двигатель после прогрева и подключить прибор к аккумулятору ТС, соблюдая полярность, как показано на рис.1 (см. инструкцию): красно-черный провод с красным зажимом к клемме «+», черный провод с черным зажимом к клемме «-».

- Зажим с прищепкой подключить к высоковольтному проводу свечи первого цилиндра двигателя.

!!! Во избежание повреждений не помещать прибор вблизи горячих поверхностей различных узлов двигателя или движущихся в процессе холостого хода приводных ремней транспортного средства.

- Включение и выключение режима свечения ксеноновый лампы производится нажатием на клавишу на рукоятке прибора.

- Направьте поток света от стробоскопа на метку на шкиве коленвала двигателя, метка будет казаться неподвижной. Определить напротив какой метки на корпусе она находится.

- Согласно «Руководства пользователя», которое предоставляет завод-изготовитель и в соответствии с технической литературой по данному типу двигателя, провести при необходимости регулировку угла опережения зажигания.
